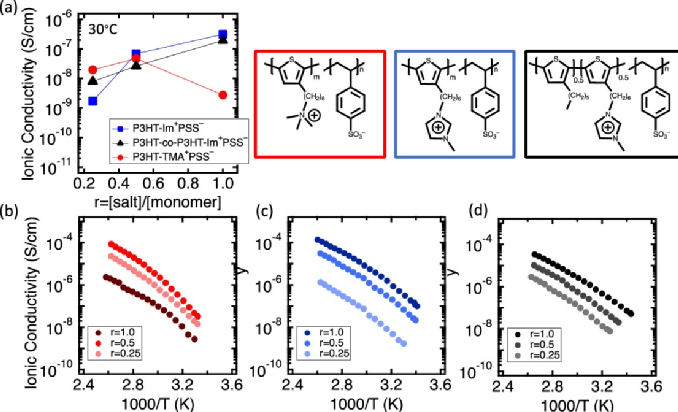

（a）LiTFSI 浓度和P3HT-TMA+PSS-（b，红色）、P3HT-Im+PSS-（c，蓝色）和 P3HT-co-P3HT-Im+PSS-（d，黑色）温度和离子电导率的函数关系。
添加了 LiTFSI（双三氟甲基磺酰亚胺锂） 之后，每一种复合物的固有离子导电性都有了明显的提升。在30°C和80°C下，其离子导电性超越了10-7 S/cm和10-5 S/cm。
通过研究几种浓度的 LiTFSI（（双三氟甲基磺酰亚胺锂），溶解能力的差异变得显而易见。对于含有咪唑的CPC，随着 LiTFSI（（双三氟甲基磺酰亚胺锂） 的增加，其电导率逐渐上升。
但对于含有三甲基铵的CPC，当 r 从 0.5 增加到 1.0 时，电导率大幅下降。这种变化主要是因为离子与离子、
离子与聚合物之间的相互作用导致电荷载体的数量增加和离子的移动速度降低这两种效应之间的竞争所致。
